『大开眼界』2.4mm!——世界上最小的工业内窥镜

2019-01-22



2019-01-22



奥林巴斯在世界内窥镜的发明创造中扮演了极其重要的角色,是日本乃至世界精密、光学技术的代表企业之一。目前,国内相当一部分三甲医院所使用的内窥镜产品均来自奥林巴斯。


本文中所提到的IPLEX TX是奥林巴斯新一代的工业内窥镜,其直径只有2.4mm,奥林巴斯宣称它是世界上最小的工业内窥镜,认为“相比新技术的精细程度而言,传统的光纤捕捉画面看上去就像黑白漫画书一样,成像颗粒粗糙。”


该款内窥镜相比普通光纤内窥镜而言耐磨程度提高了200倍,滑动强度提高了一倍。


先通过下面这段视频,来看看这款工业内窥镜的强大之处吧:

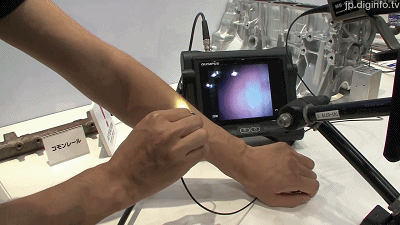

奥林巴斯开发的世界最小直径2.4mm工业内窥镜

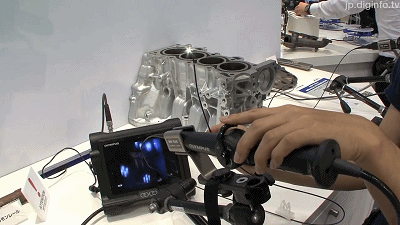

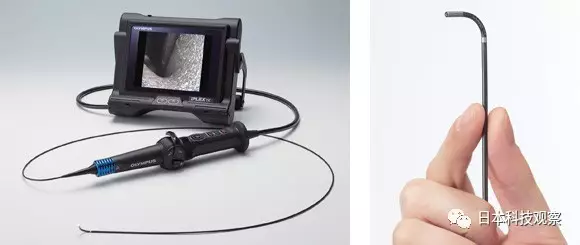

产品整体以及内窥镜的前端



该套装置采用了

奥林巴斯自身开发的小型传感器



使得该装置非常紧凑的同时

还做到的探测图像的高清化



该公司开发部门的加藤尚彦先生介绍

这套装置跟

同行业同类产品相比较

它们的可弯曲活动的管的直径都是2.4mm

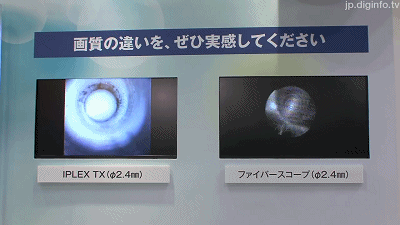

跟下面的普通的

光学纤维内窥镜(fiberscope)

作比较的话



但可以明显看到在管径相同的前提下

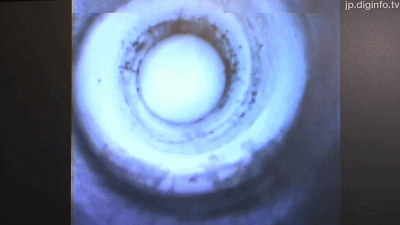

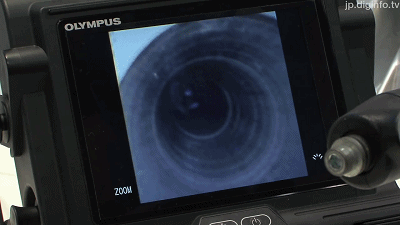

「IPLEX TX」所呈现的图像清晰度是完全不同等级的

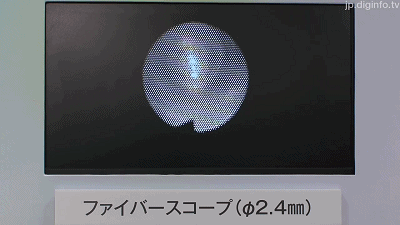

光学纤维内窥镜所呈现的图像

有明显的“线”

这对使用角度讲

还是不够清晰



而「IPLEX TX」这套内视镜系统的工作原理

 是在其可活动完全的管道的前端

装有固态图像传感器

通过电子信号把所拍摄到的相片

传到(用户端)的显示屏上

P.S.

纤维内窥镜的原理是利用玻璃纤维的连续导光性



除了成像的高清程度这个特点以外

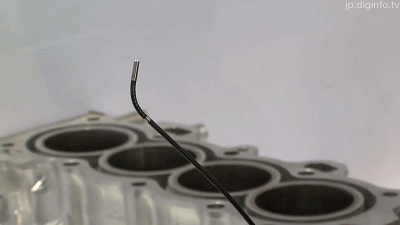

其可活动弯曲导管的材质

也是奥林巴斯公司为该系统量身定制的

非常耐磨

是(他们公司以前开发的)

同类极细内窥镜的导管的的200倍强度

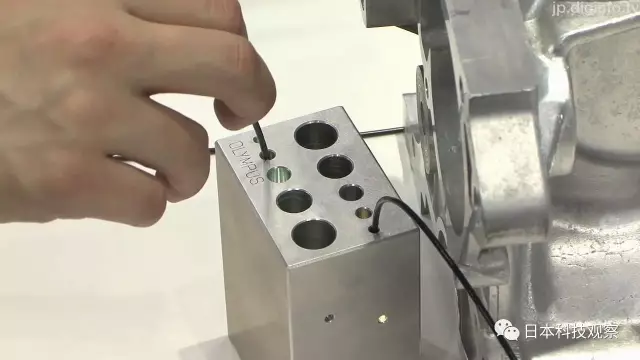

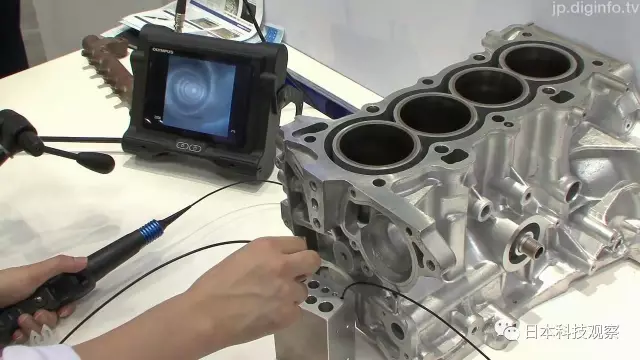

非常适合在金属铸造冲压工件内部

做深入的检查



除了上述介绍的特点以外

比起以前的同类产品

这次的系统极大扩大了其

动态范围(Dynamic range)


动态范围表示图像所包含的从“最暗”至“最亮”的范围。

动态范围越大,所能表示的层次越丰富,所包含的色彩空间也越广。

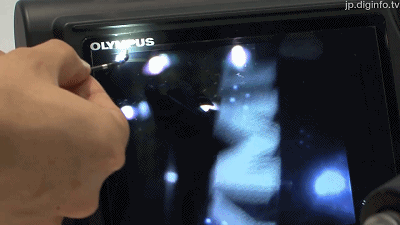

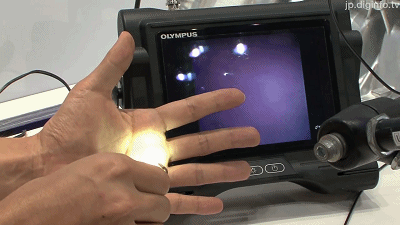

导管的前端部分是装有灯光


可以避免成像的过暗(黑)或者过亮(白)

可以实现接近人肉眼观察的水平




加藤先生最后介绍

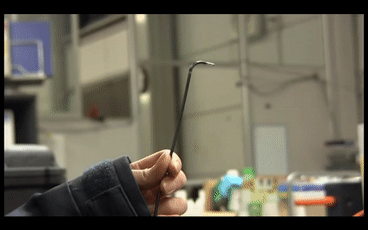

由于管径的细小

其可活动弯曲的范围非常大

伸进去的探测的部位可以是

非常狭小的空间

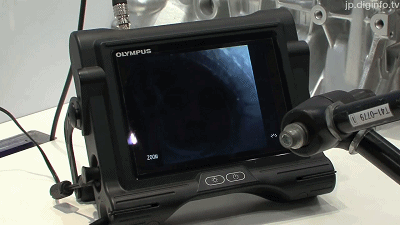

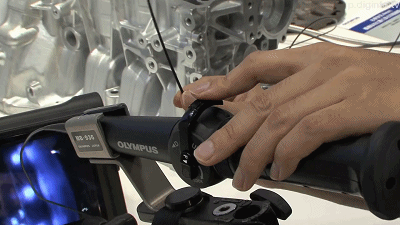

而且整套装置也非常紧凑轻便

在各种作业环境下都容易操作
