泰山医学院医学影像博物馆是目前全国唯一一座医学影像学领域的专业性博物馆。博物馆展示了伦琴发现X线100多年以来国内外在医学影像领域取得的巨大成就,帮助我们回顾现在医学影像设备的发展历程。




博物馆简介

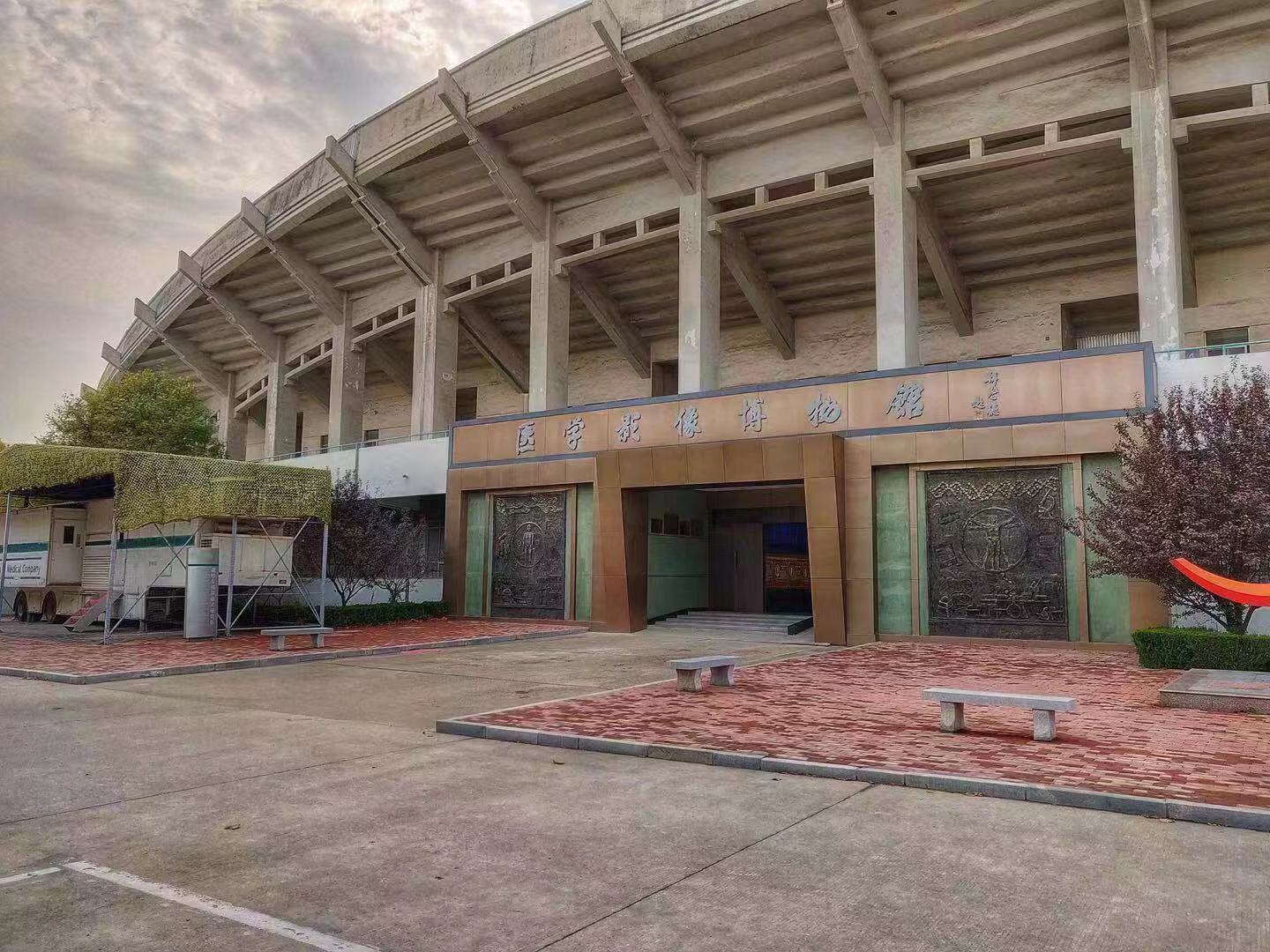

泰山医学院医学影像博物馆始建于2005年,面积2000平方米。整个展馆共分为设备展区(十三个),中华医学会史料室,以及泰山医学院医学影像专业发展展室。

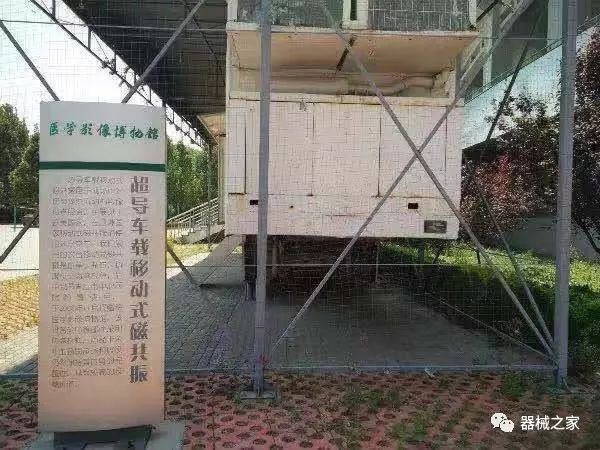

超导车载移动式磁共振


博物馆南侧放置着一台车载移动式磁共振。这台磁共振是由美国生产,当时用于海湾战争战场。战争结束后,由山东省青岛市中心医院购买,使用至2009年退役后在博物馆展出。

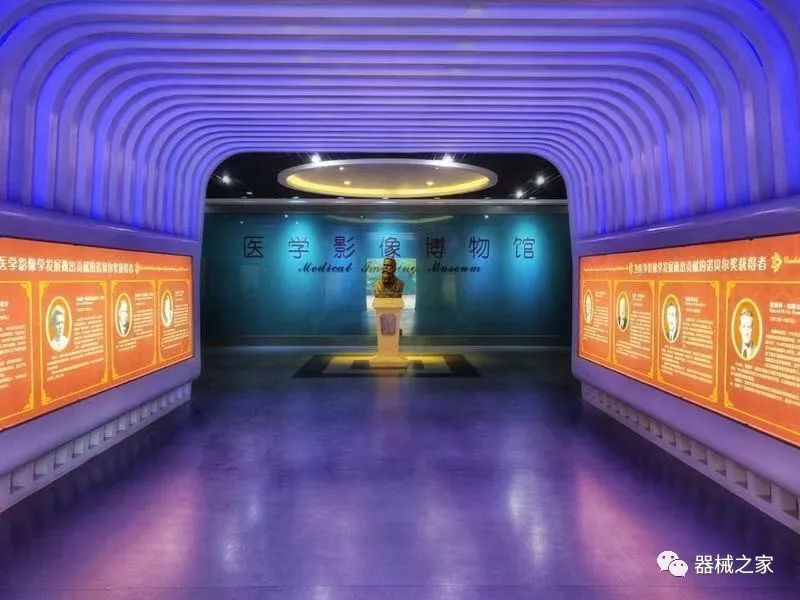

博物馆序厅走廊两侧是为医学影像做出突出贡献的十位诺贝尔奖获得者简介,走廊中央是发现X射线并因此获得首届诺贝尔的德国科学家伦琴。



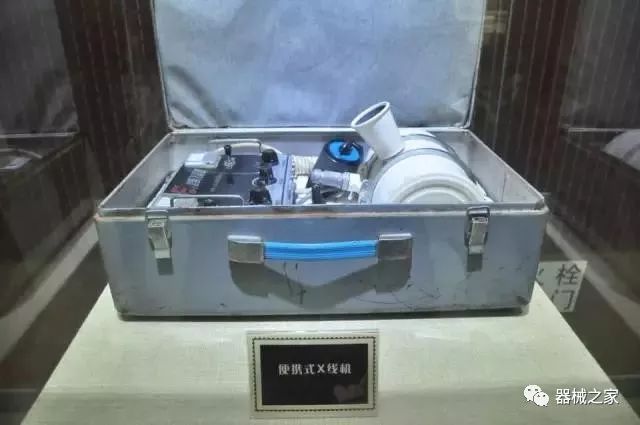

X线机展区

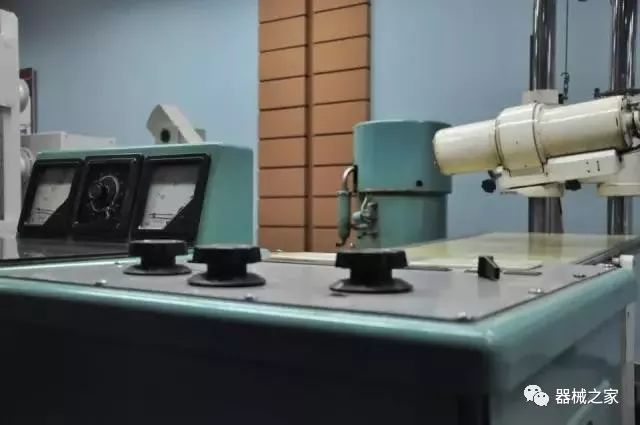

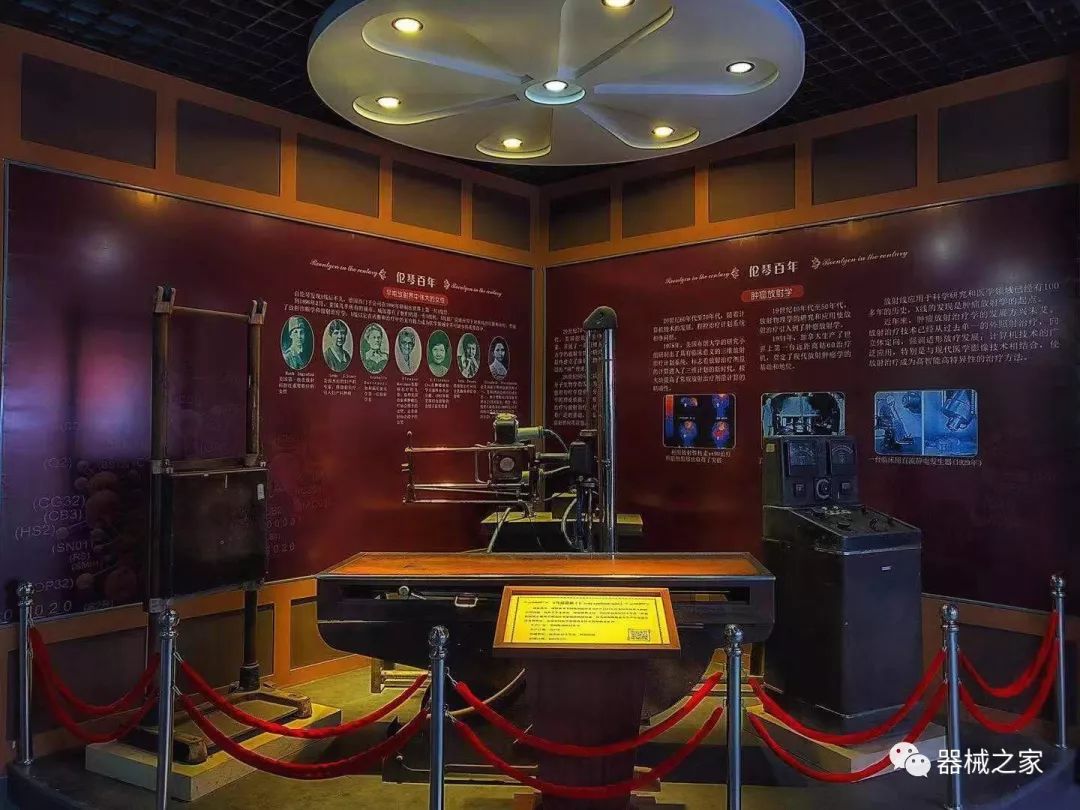

第一代诊断用X线机


这台诊断用X线机,生产于1937年,由美国凯利凯特公司建造,是博物馆的“镇馆之宝”。由河北医科大学第二附院免费捐赠,作为我国影像设备发展历程的一个见证而展出。

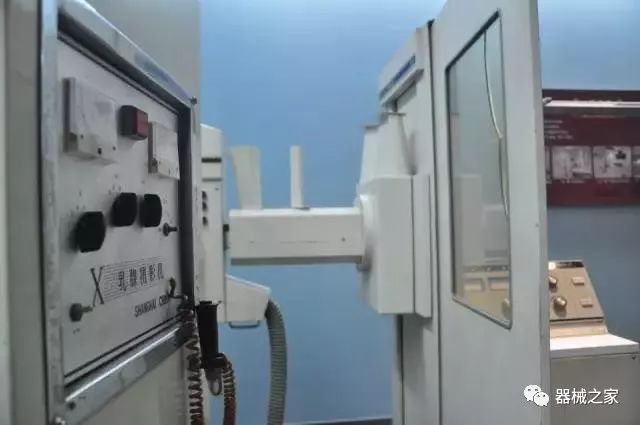

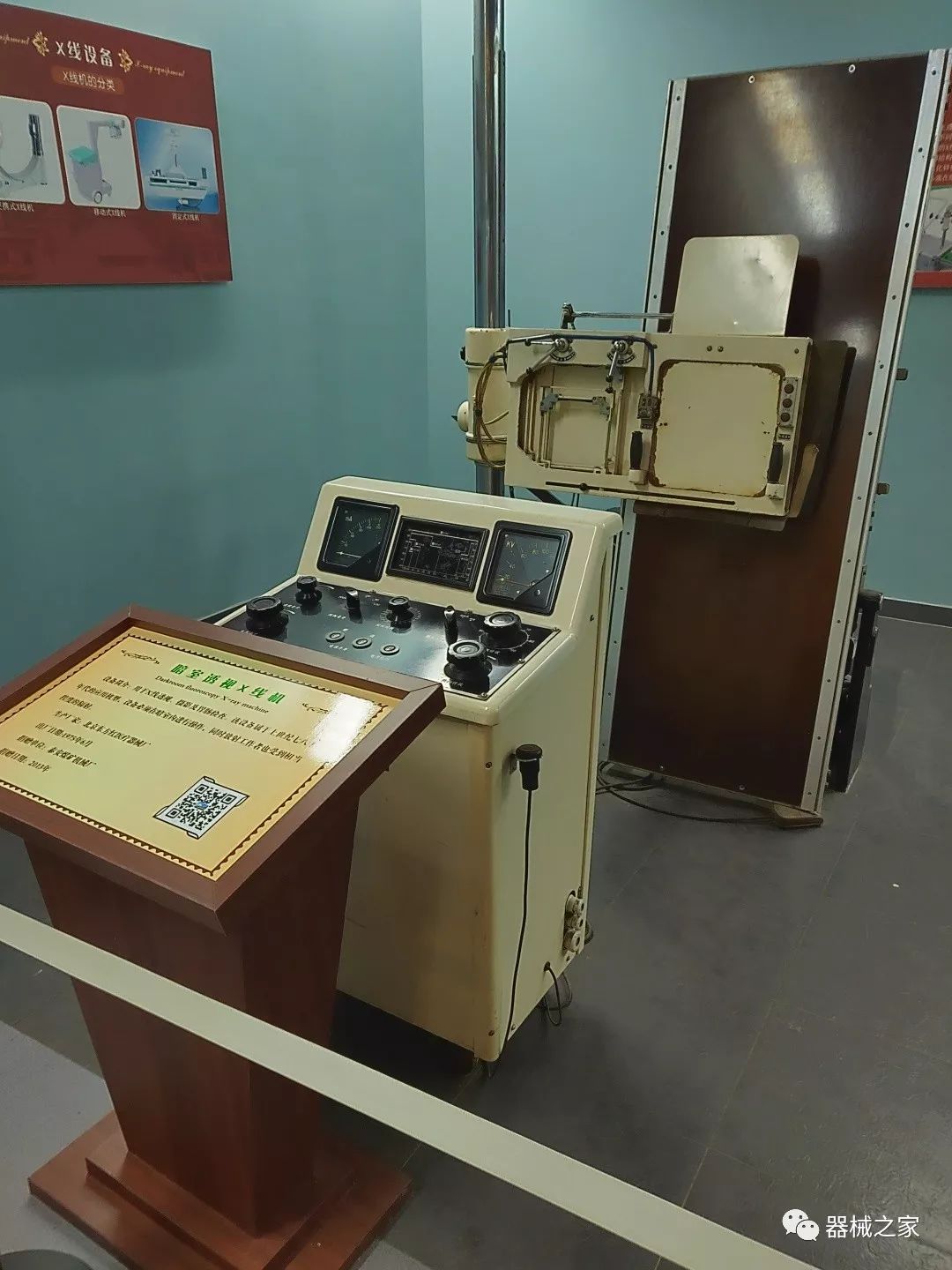

暗室透视X线机


那时候,X线“透视”必须在“暗室”环境下进行,在此种工作环境中医生也要受到X线辐射。长此以往,给医务工作者身体造成严重伤害。后来由于技术的进步X线机发展为隔离情况下的明室操作,大大提高了摄影条件,也避免了医务工作者受辐射伤害。

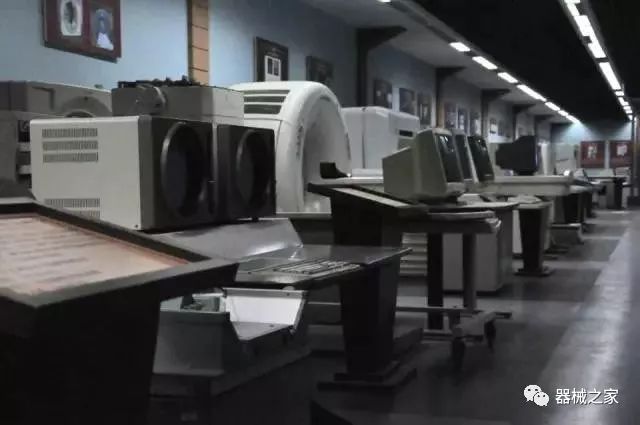

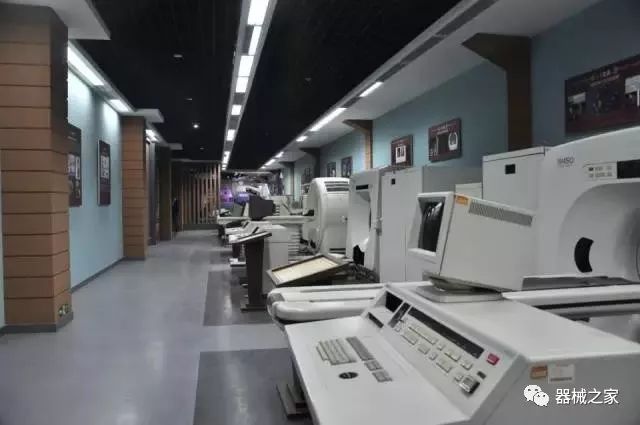

CT展区

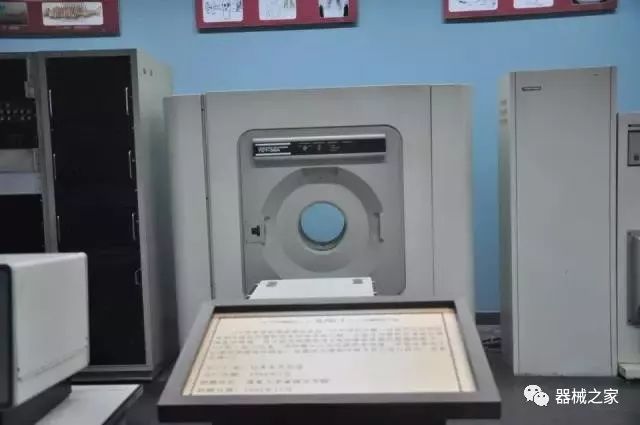

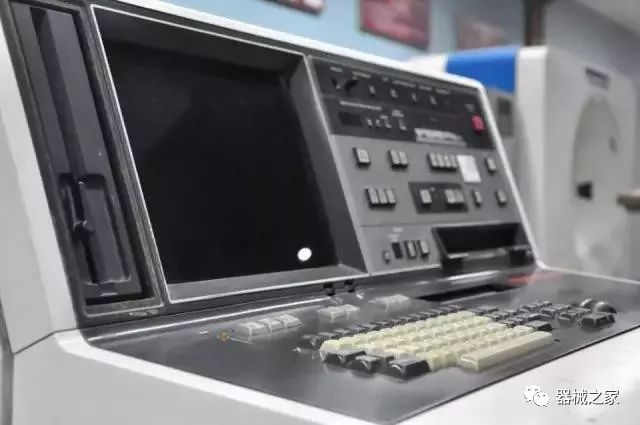

头颅CT


头颅CT,因当时技术的限制,只能扫描像头颅这样的静止部位。而后CT机不断发展变革,为医疗条件不断改善起到了一定的作用。

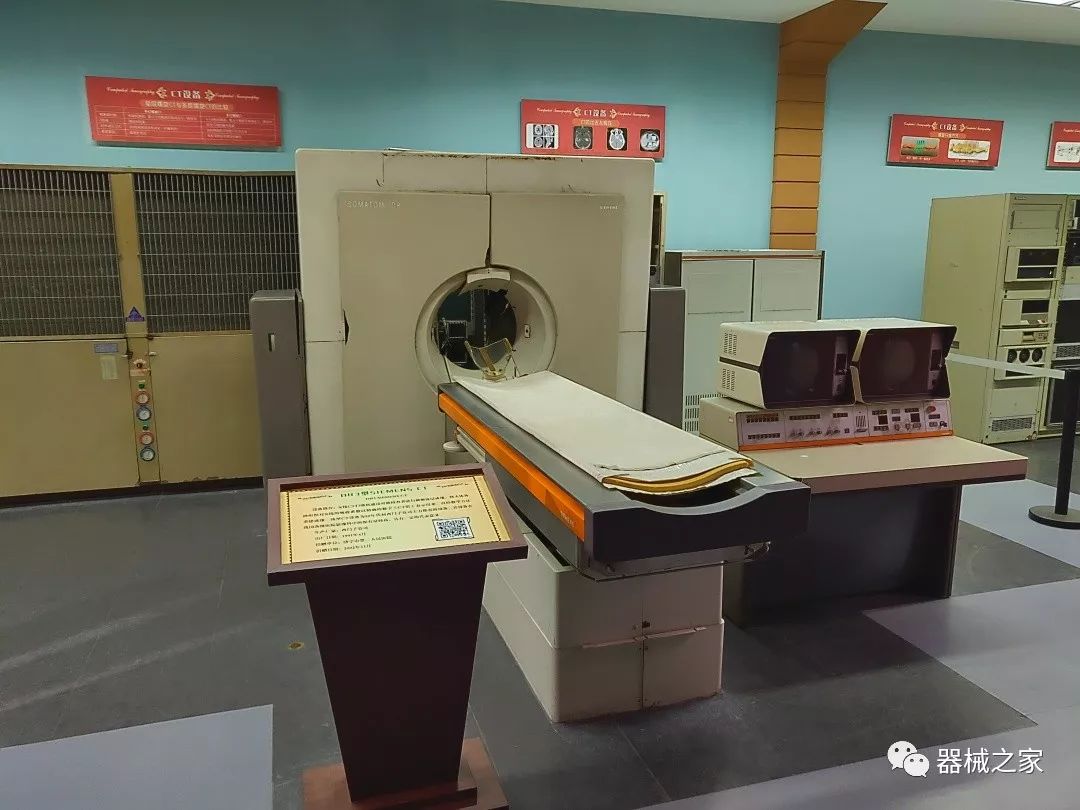

单排CT


它比起我们之前见到的头颅CT而言,它在探测器数量和扫描方式上有了明显的提升,不仅是成像效果更好,而且不再用于单一部位的检查。

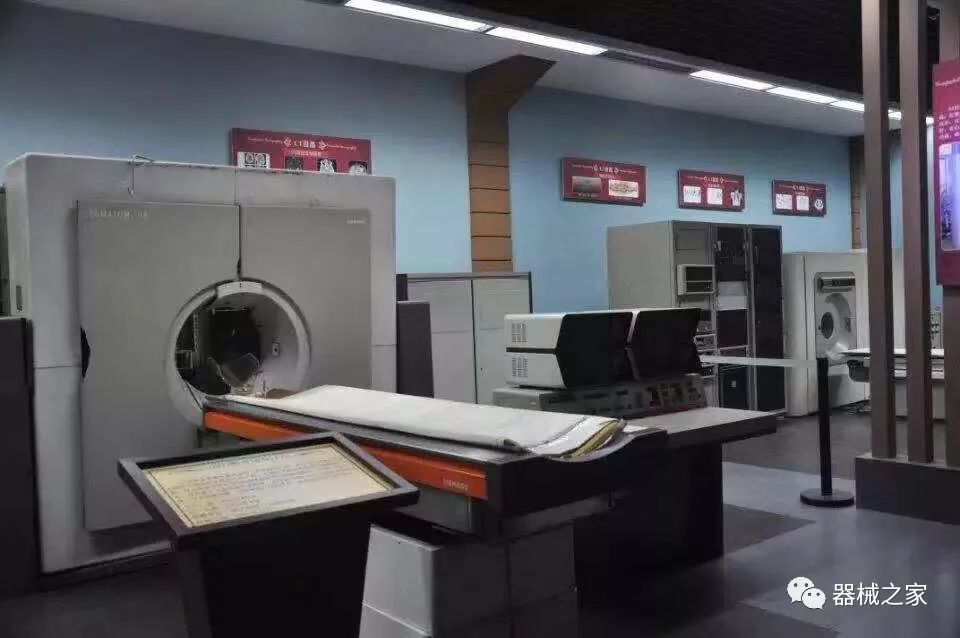

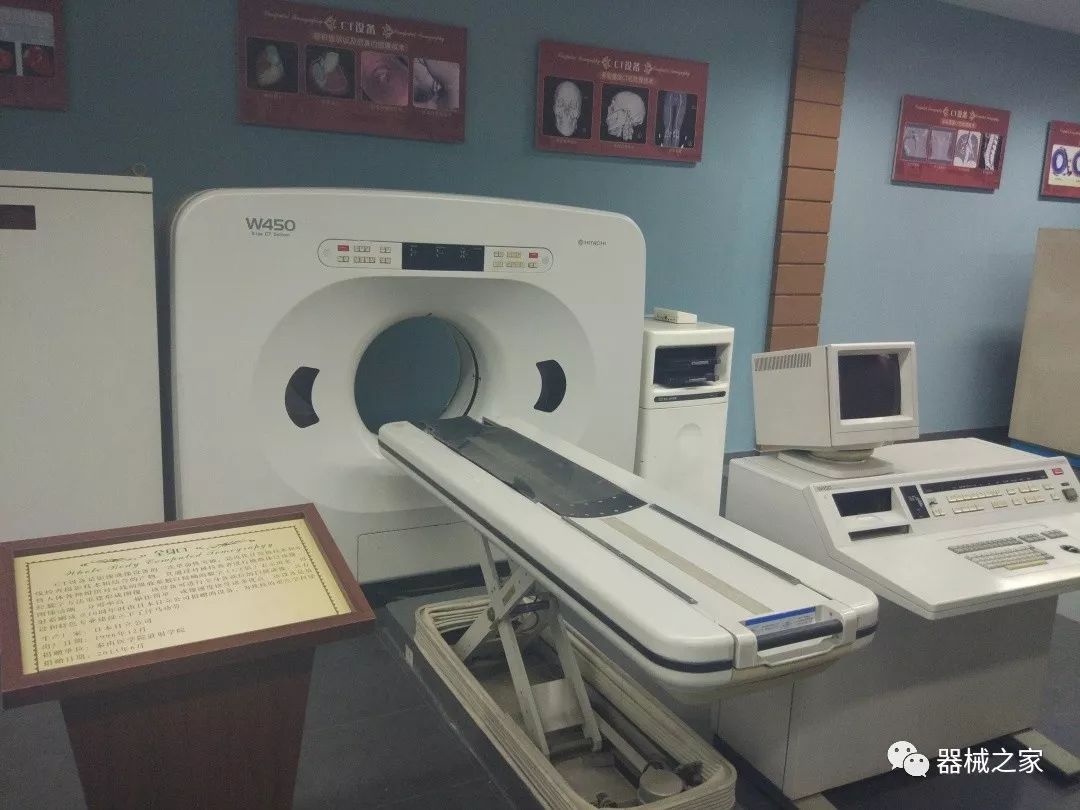

多排CT


这是一台第四代多排全身CT,由日本日立公司制造。病灶信息可以更加清晰地呈现。


MRI展区

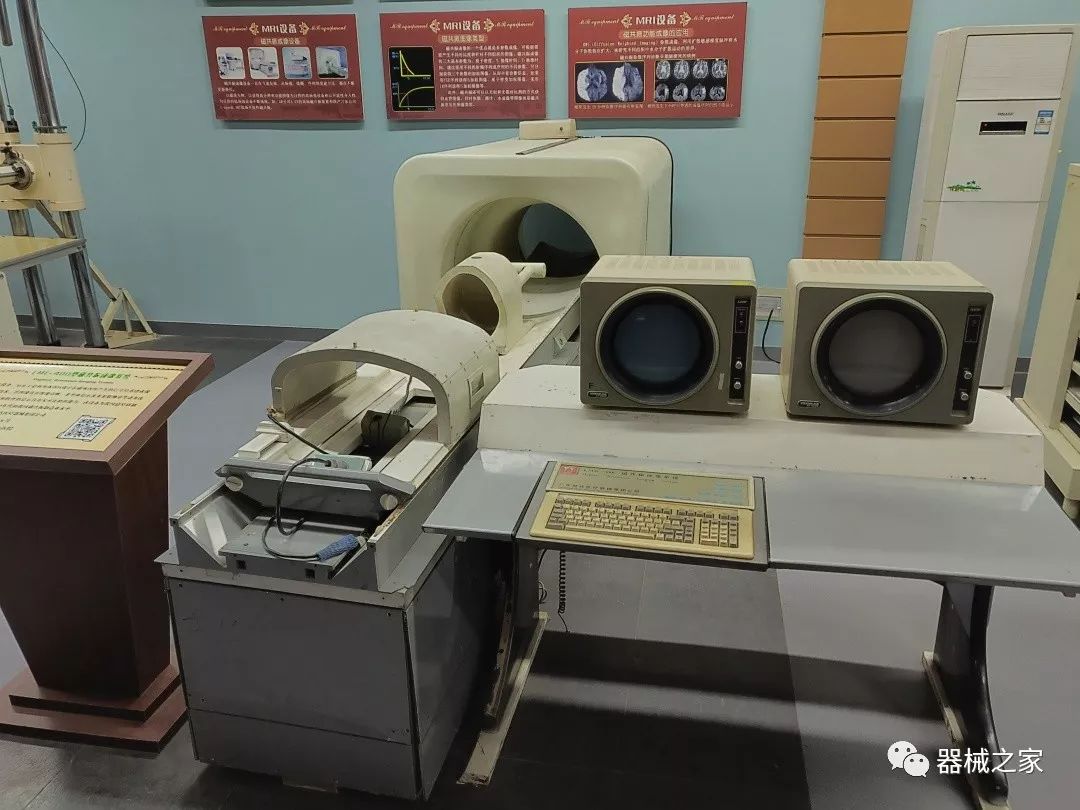

全封闭式常导磁共振


这是一台全封闭式的常导磁共振,由于其工作时噪音较大,现在医院中一般采用半封闭式的磁共振设备。


放射治疗展区

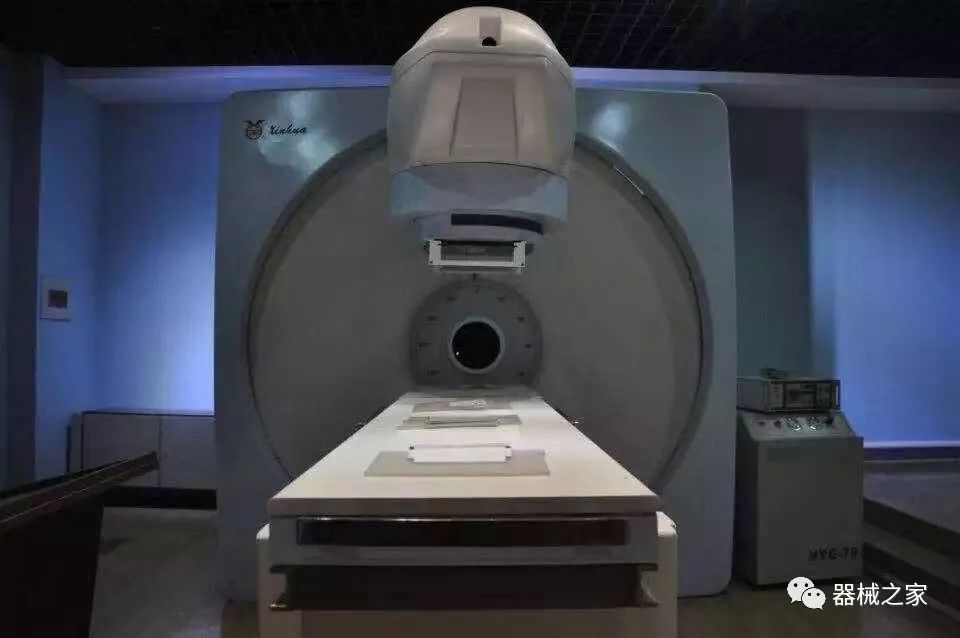

Co60放射治疗机


这是一台Co60放射治疗机,用于肿瘤的放射治疗。钴60则是金属钴的一种同位素,能释放出γ射线,γ射线穿透人体,对癌细胞有杀伤作用。


超声设备展区

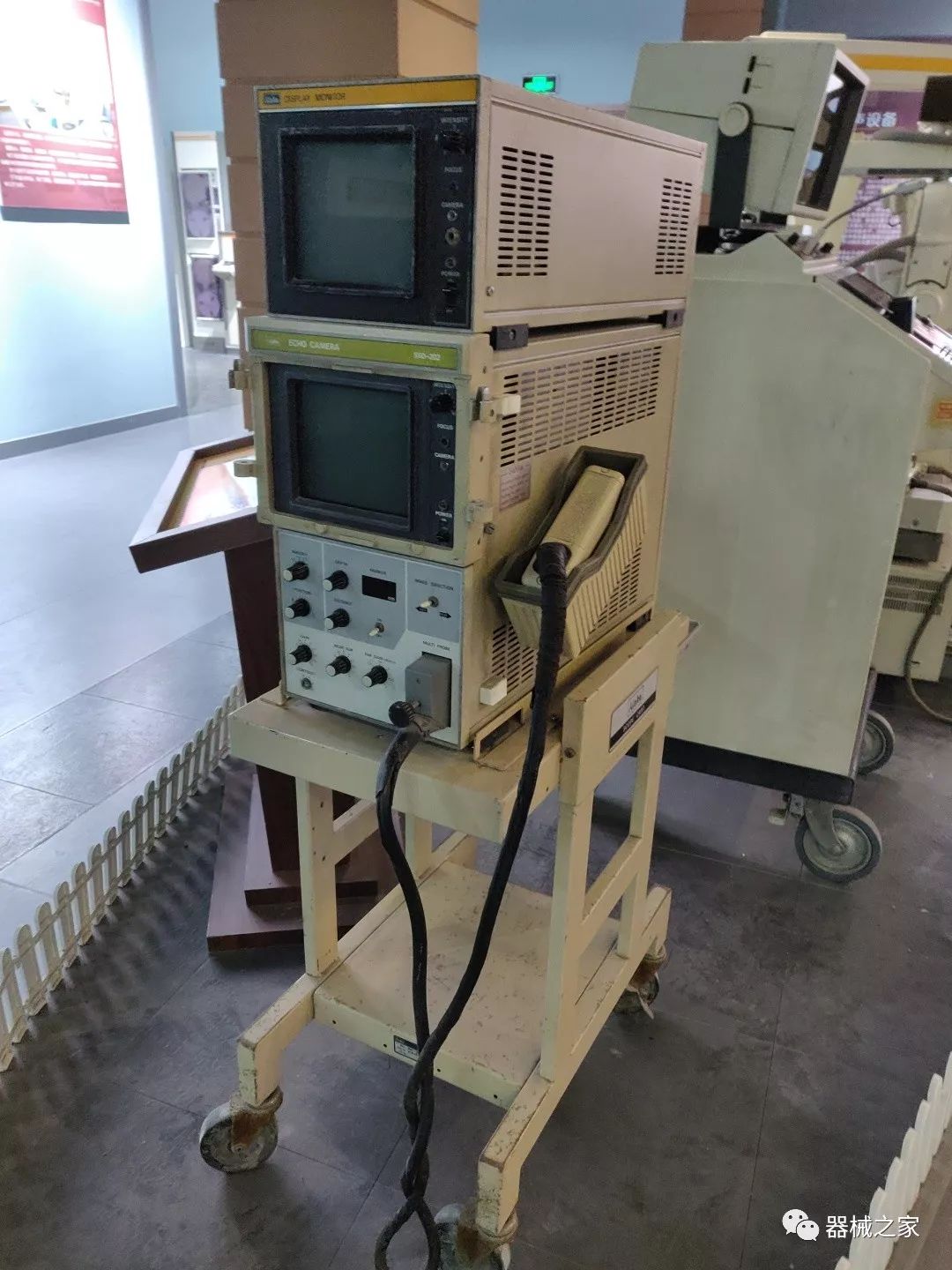

超声


这一台超声设备是山东省引进的第一台超声设备,它的使用标志着山东省超声设备事业的开始,当时曾经使用过这台仪器的医生现在都已经在医学界有了杰出的造诣。


介入治疗展区

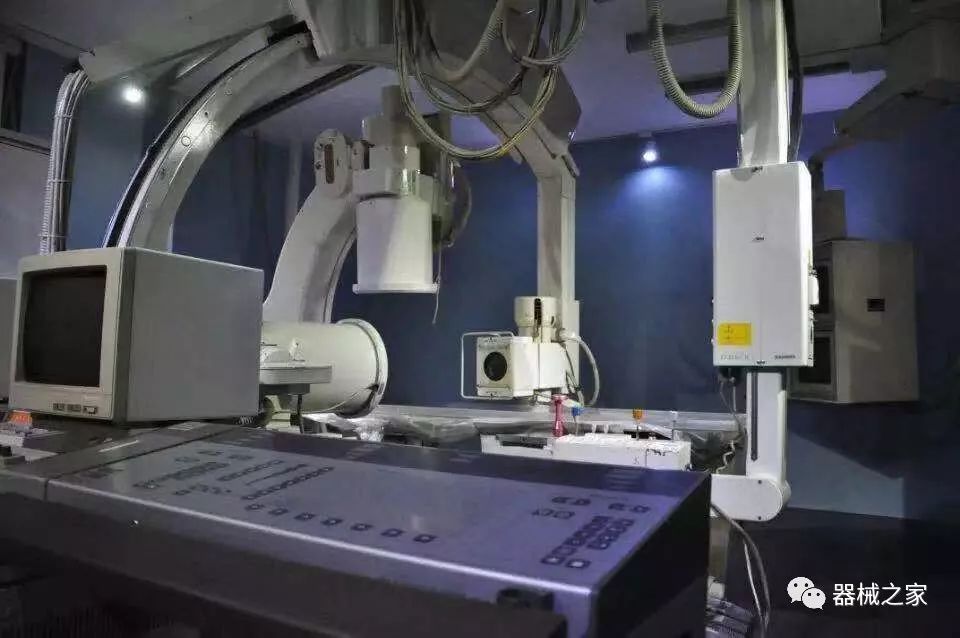

“双C”


这台体形庞大的仪器因为有两个C型臂,简称“双C”。相应的, 它也具有两套成像装置。两套成像装置的优势在于,能够获得类似三维的图像,使医生能够获取更多的病灶信息。这台仪器主要用于“介入治疗”。


重要零部件展区

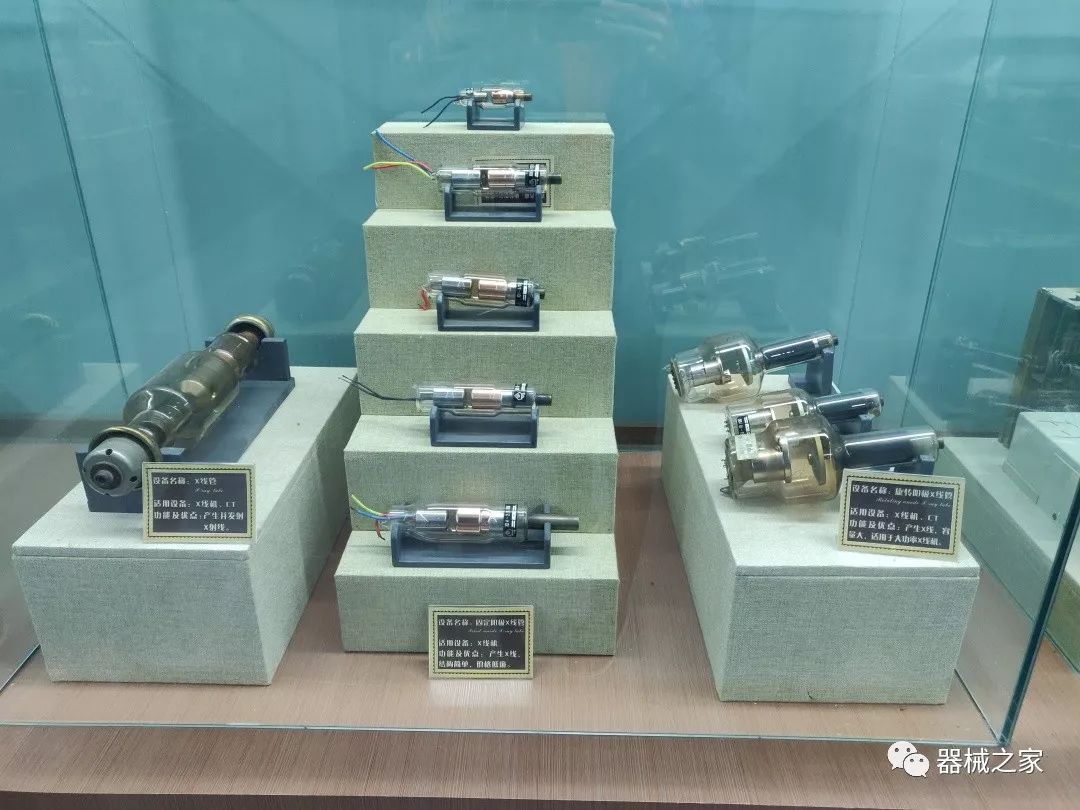

X线管


是X线机的心脏。它是产生X线的关键部件。现代X线设备使用的都是高真空度的热电子式X线管。

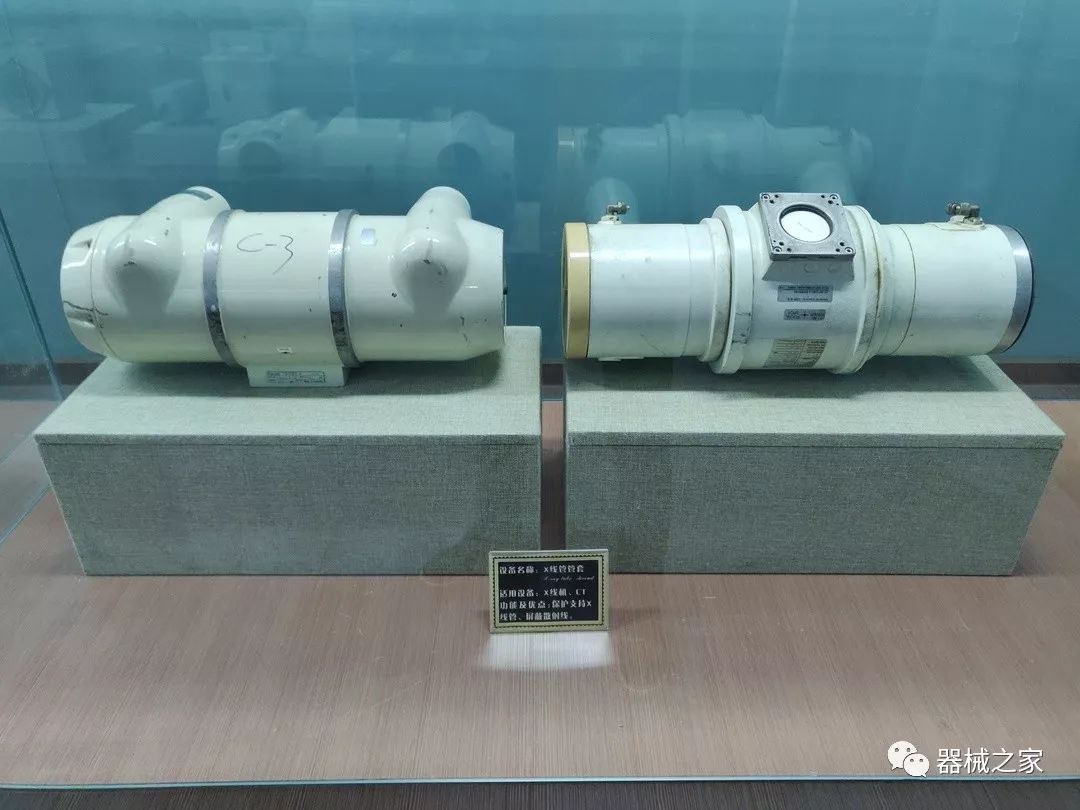

X线管管套


由于X线管的外壳是玻璃的,所以需要球管套加以保护,又因为X线机产生的X射线是发散,且不受人为控制,所以球管套内厚厚的铅可以防止散乱的射线对人体造成不必要的伤害。

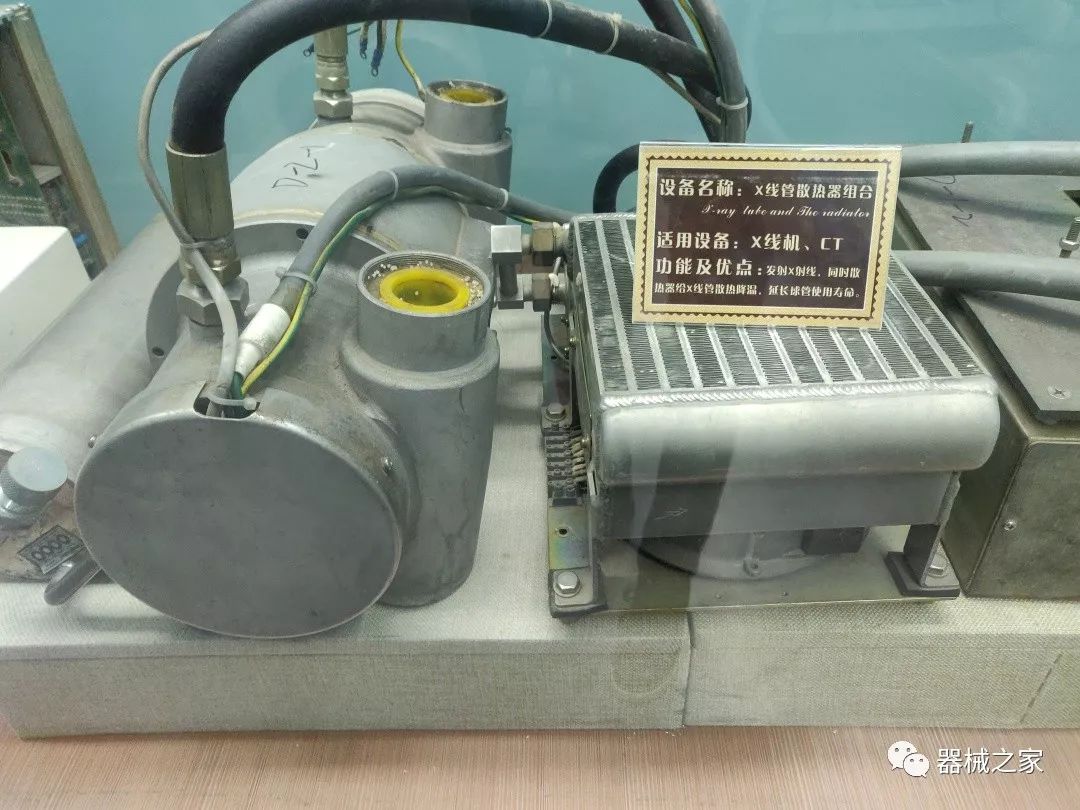

X线管散热器组合


由于X线机产生X射线的过程中只有百分之一的动能转化为X射线,其余的能量都以热能的形式散失。这就需要良好的散热设备,也就是这个散热器。散热器大多采用油冷。变压器油不仅绝缘,而且能够吸收散乱射线,防止击穿。使用时,一般会用油泵将冷油泵入到球管周围,将热油从另一管导出,在冷却板上冷却,循环利用。

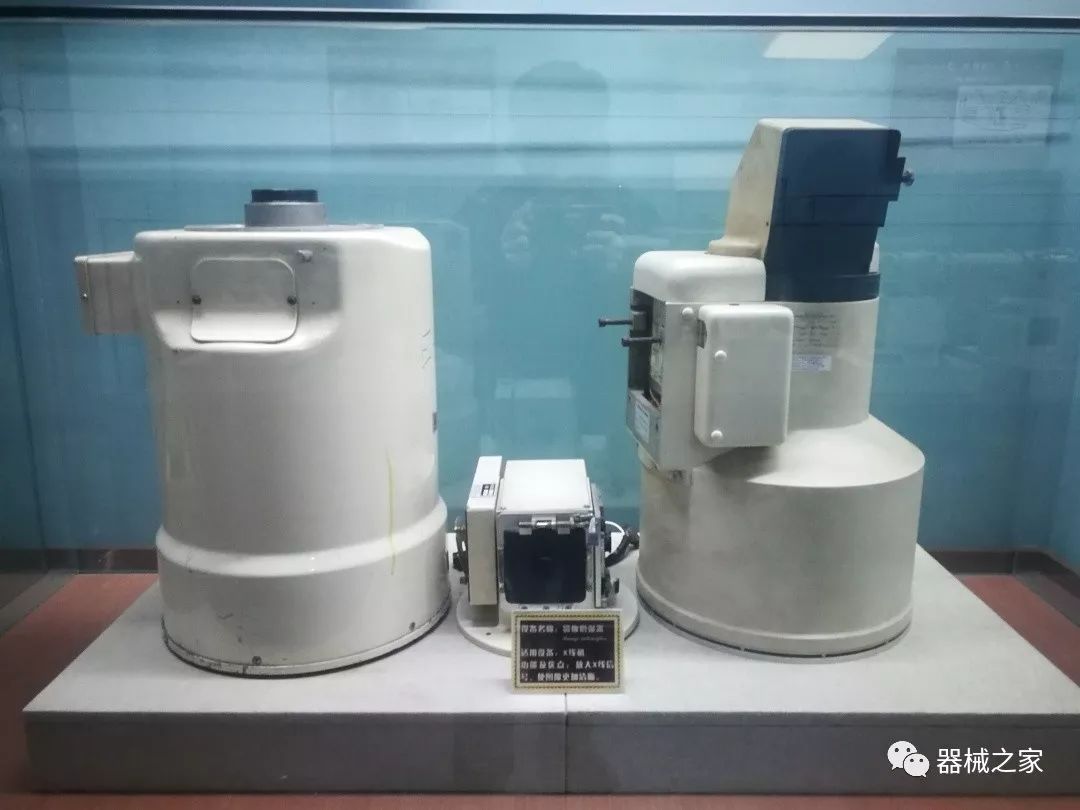

影像增强器


它始终与x线管相对,用来接收并放大带有人体信息的x线信号。由于在胶片上形成影像所需要的x线剂量较大,影像增强器的出现就有效的减少了病人在检查过程中的吃线量。是影像设备史上又一个划时代的发明,不仅使成像更加清晰,更为明室透视提供条件。

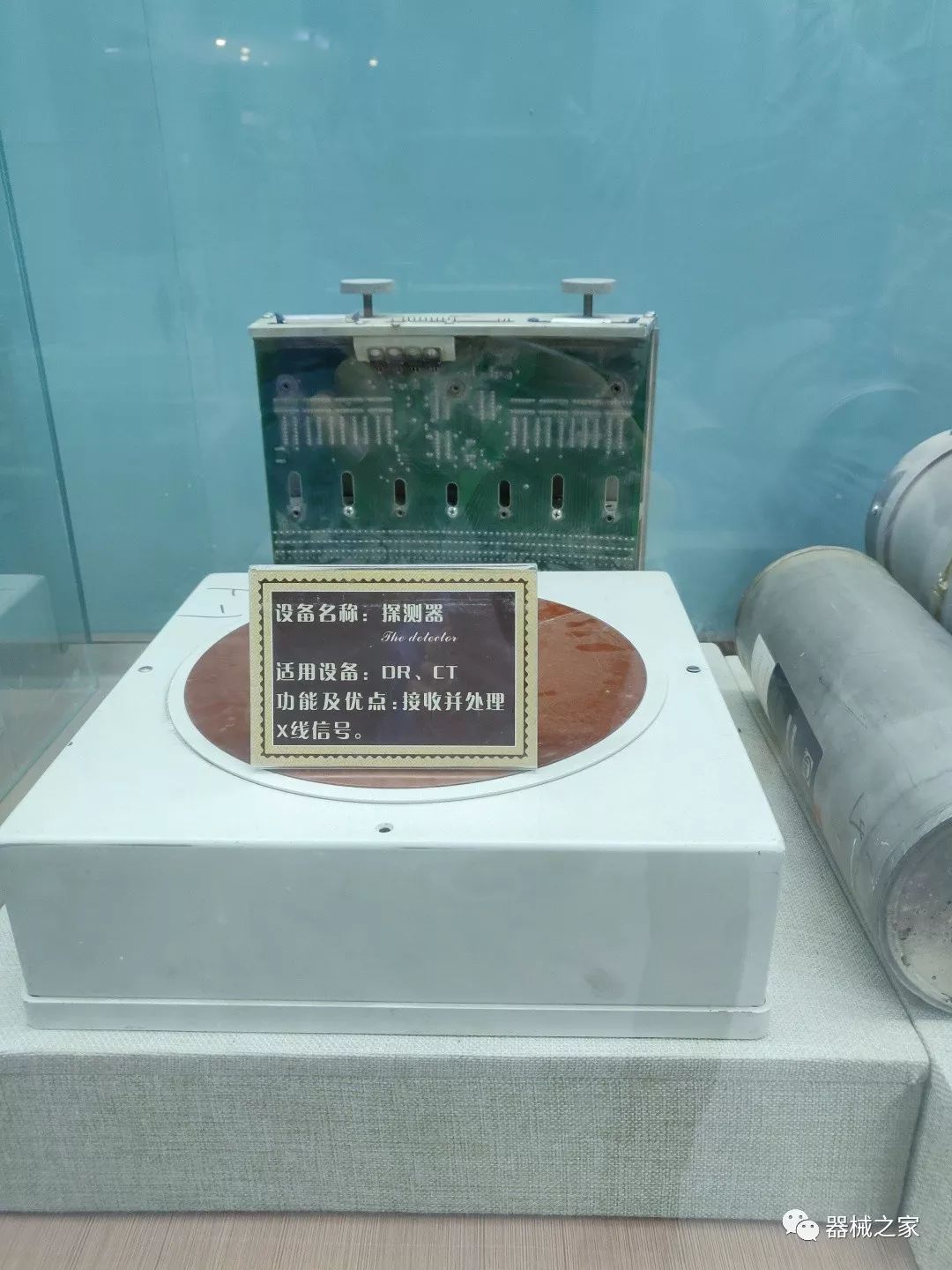

探测器


它用来接收携带有人体信息的X信号,将收集到的光信号转换为电信号,再经模数转换器转换为数字信号,经计算机存储和处理后得到一个CT值,重建后的到三维立体图像。

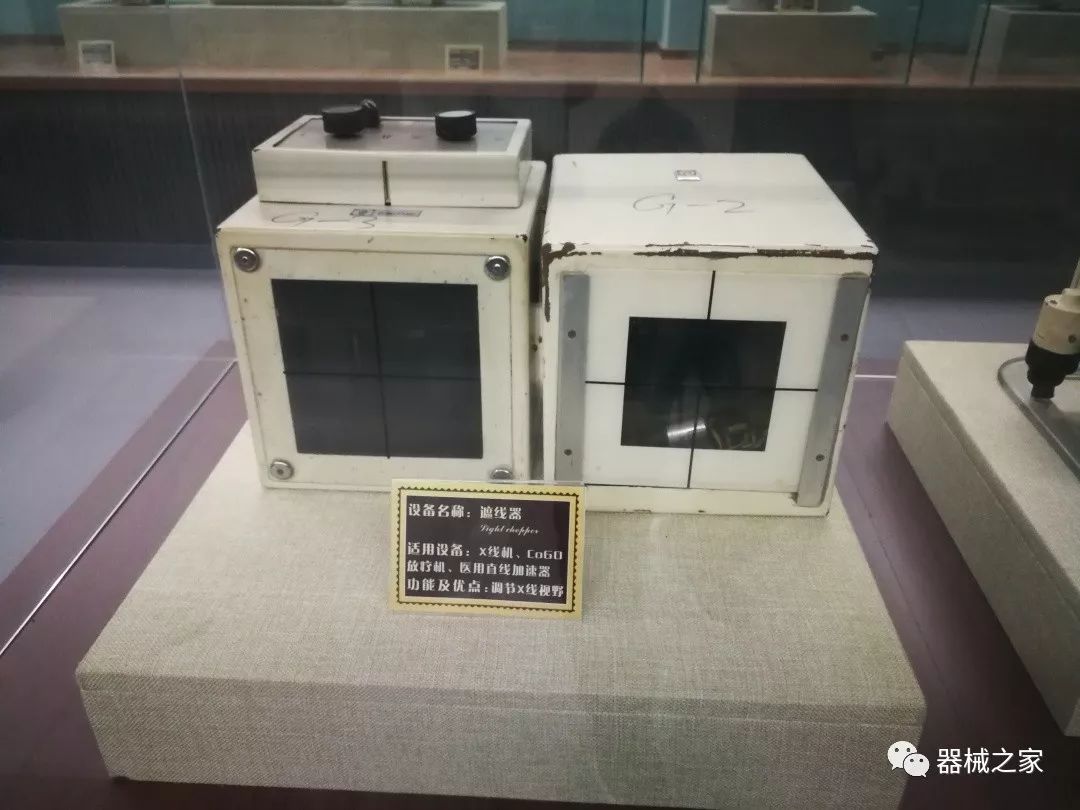

遮线器


它是由铅板组成的,大家可以看到它上面有两个旋钮,通过调节这两个旋钮8块铅板的位置,从而调节X线的射野,以减少病人受到不必要的辐射。

这些设备虽然看似冰冷,但都曾在医学影像的发展中抛头颅洒热血。现如今,临床诊断70%都依赖于医学影像,医学影像设备的重要性不言而喻。泰山医学院医学影像博物馆为我们展示出了这期间的波澜曲折。

感谢泰山医学院医学影像博物馆讲解员为这篇文章提供的独家素材。关于博物馆的更多资讯可以关注泰山医学院医学影像博物馆官方微博。


本文由器械之家整理,转载请注明出处。
